Ätztechnologie und Wärmemanagement
Die präzise Steuerung und Verteilung von Wärme in Mikrobauteilen sind in einer Vielzahl von Anwendungen erforderlich. Beispiele dafür sind Mikroheizelemente für gezielte Wärmeerzeugung, Wärmetauscher für eine effiziente Wärmeübertragung und Kühlplatten, um optimale Betriebstemperaturen aufrechtzuerhalten. Diese sind von wesentlicher Bedeutung für Anwendungen, die eine feine thermische Kontrolle in elektronischen Geräten, medizinischer Ausrüstung und speziellen industriellen Prozessen erfordern.
Die fotochemische Ätztechnik eignet sich ideal für die Herstellung dieser Komponenten, da es die Möglichkeit bietet, komplizierte, detaillierte Designs mit hoher Präzision herzustellen. Unser Verfahren, das für ein effektives Wärmemanagement in diesen kleinen Maßstäben unerlässlich ist, ermöglicht die Herstellung komplexer Muster und Mikrostrukturen in Metallen, was für die Performanz von Mikro-Wärmemanagementsystemen entscheidend.

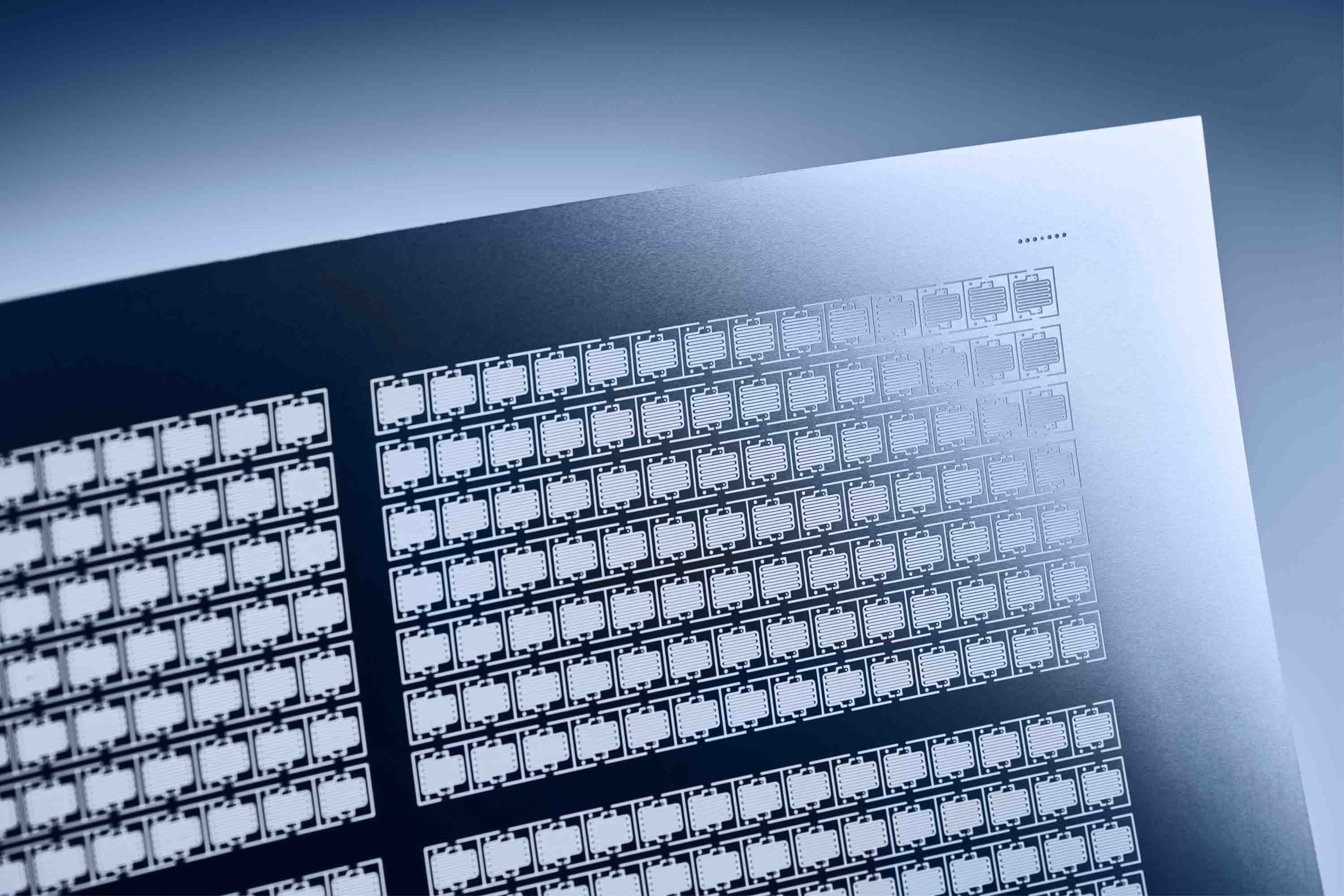

Geätzte Mikro-Heizelemente
Bei der Herstellung von Mikroheizelementen, wie beispielweise für PCR-Geräte und E-Zigaretten, sind Präzision und Gleichmäßigkeit der Temperaturverteilung entscheidend. Die Verarbeitung der dafür geeigneten Materialien ist anspruchsvoll. Diese Materialien müssen hohen Temperaturen und Temperaturschwankungen standhalten können, ohne sich zu zersetzen. Die Geräte werden immer kompakter, ihre internen Komponenten, einschließlich der Heizelemente, folglich kleiner und komplexer. Diese Miniaturisierung bringt klassische Herstellungsmethoden an Ihre Grenzen. Das fotochemische Ätzen bietet hier erhebliche Vorteile. Es ermöglicht die Herstellung von Komponenten mit hoher Präzision und Gleichmäßigkeit, was für eine gezielte Wärmeerzeugung in Mikroheizelementen unerlässlich ist. Darüber hinaus verursacht es keine Spannungen in den Werkstoffen und trägt dazu bei, deren Integrität und Eigenschaften zu erhalten - das Bauteil verhält sich wie vorgesehen, wenn es hohen Temperaturen ausgesetzt ist.
Das fotochemische Ätzen eignet sich ideal für die Herstellung komplizierter Bauteile. Insbesondere für die Massenproduktion ist es äußerst kostengünstig, mit geringen Werkzeugkosten und ohne Qualitätseinbußen. Die Möglichkeit, mit dem photochemischen Ätzen schnell Prototypen zu erstellen, lässt schnellere Designänderungen und Innovationen zu- ein wesentlicher Vorteil in schnelllebigen Branchen.
Wärmetauscher mit Mikrokanälen
Wärmetauscher erfordern komplizierte und genaue Kanalgeometrien, die für eine effiziente Wärmeübertragung unerlässlich sind. Herkömmliche Bearbeitungsmethoden können mechanische und thermische Belastungen hervorrufen, die die Leistung beeinträchtigen. Das fotochemische Ätzen eignet sich hervorragend für die Herstellung von Mikropräzisionswärmetauschern, da es in der Lage ist, komplexe Bauteile mit Fluidkanälen, wie z. B. Plattenwärmetauscher, mit hoher Präzision herzustellen.
Einer der Hauptvorteile der Ätztechnologie besteht darin, dass es mechanische und thermische Belastungen eliminiert. Bei herkömmlichen Herstellungsprozessen wird Metall oft gepresst, um die gewünschte Geometrie und Strömungskanäle für Wärmetauscher zu erzeugen, was zeitaufwändig und teuer sein kann und zu Materialspannungen oder Graten führen kann, die zusätzliche Nachbearbeitungsarbeiten erfordern.
Das fotochemische Ätzen ermöglicht kostengünstige, schnell anpassbare digitale Werkzeuge und eignet sich daher ideal für die Optimierung von Designs bei minimalen Kosten. Durch fotochemisches Ätzen können präzise Mikrokanäle mit gleichbleibender Genauigkeit erzeugt werden, wodurch die Kompaktheit und Effizienz der Wärmeübertragung verbessert wird. Es ist auch mit einer Reihe von Materialien kompatibel, darunter Edelstahl, Aluminium, Titan und Inconel, deren Verarbeitung mit herkömmlichen Methoden oft schwierig ist. Das fotochemische Ätzen ist eine ideale Wahl sowohl für die Prototypenherstellung als auch für die Massenproduktion von Wärmetauschern.

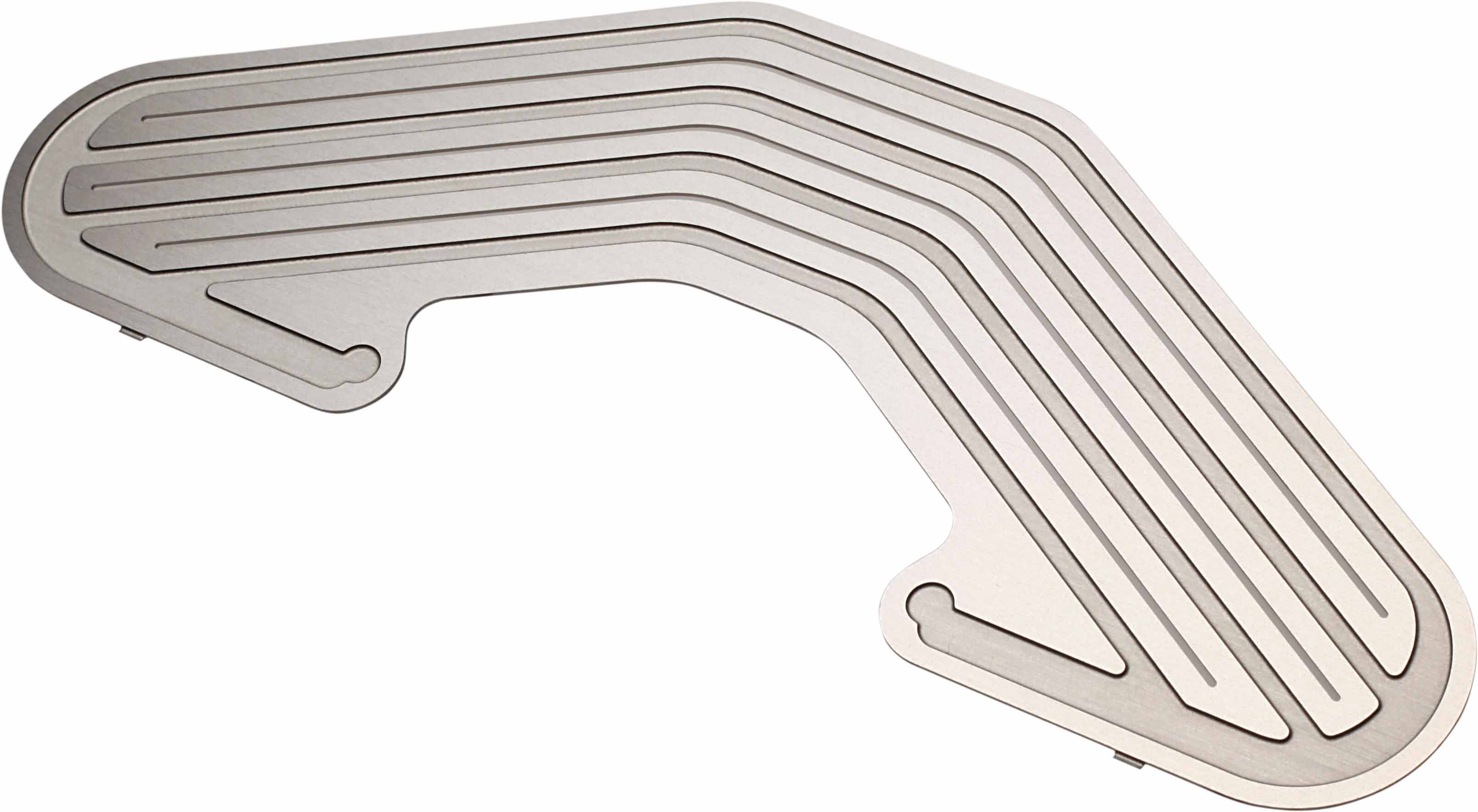

Chemisch geätzte Kühlplatten
Die Herstellung von Mikro-Präzisionskühlplatten erfordert eine hohe Komplexität und Genauigkeit der Kühlkanäle und der Gesamtabmessungen der Platten. Eine große Herausforderung besteht darin, die Gleichmäßigkeit und Präzision der filigranen Merkmale zu gewährleisten, die für eine effektive Wärmeableitung entscheidend sind. Mit fotochemischen Ätzen werden mechanische Spannungen oder Verformungen vermieden, die bei anderen Bearbeitungsmethoden auftreten und die Funktion der Kühlplatten beeinträchtigen können.
Das chemische Ätzen ermöglicht den für die Herstellung von Mikrokanälen erforderlichen hohen Detaillierungsgrad, welchen für eine effiziente Wärmeübertragung unerlässlich ist, ohne den Zeit- und Kostenaufwand herkömmlicher Verfahren. Die Komplexität des Designs und der Bedarf an hoher Präzision in solch kleinem Maßstab ist genau das, wofür das photochemische Ätzen perfekt geeignet ist. Die Herstellung von Mikropräzisionskühlplatten mit dem Ätzverfahren ermöglicht komplexe, detaillierte Designs mit hoher Präzision und Konsistenz. Gleichmäßigkeit in der Bauteilstärke sowie Vermeidung von Spannungen oder Verformungen sind entscheidend für die Funktionalität und Langlebigkeit von Kühlplatten
