Das micrometal Ätzverfahren - If you can sketch it, we can etch it.
Unser Ätzverfahren bietet beinahe grenzenlose Designfreiheit. Egal ob als gefilterte, durchblickende, scharf & glatte oder kanalisierte Lösung - alles mit hoher Wirtschaftlichkeit.
Durch Fotoätzen von Metall lassen sich vielfältige Strukturen realisieren. Mittels der eigens entwickelten Maskentechnologie ist es uns möglich, den Ätzfortschritt in der dritten Dimension definiert zu steuern. So lassen sich spezifische Durchbruchgeometrien dreidimensional herstellen. Dadurch kann micrometal beispielsweise auch komplexe Geometrien für Lanzetten, Skalpelle und Klingen im Großserienmaßstab fertigen.
Dies macht den entscheidenden Vorteil für Ihre Applikation aus.
Die "schmerzfreie" Lösung
Kombination aus Spitze und scharfer Kante sehr scharfkantige Nadelspitze (< 1 µm)
Die Kombination aus präziser Spitze und extrem scharfer Kanten und weitere Designmöglichkeiten versetzt Sie in die Lage ganz neue Designs zu definieren, um neue Applikation zu lösen oder bestehende zu optimieren.
Ihre Vorteile:
Neue Design, neue Applikationen
Der Einsatz extrem dünner und harter Materialien, welche schwer schleifbar sind, ist möglich, was Ihnen ganz neue Design- und Applikationsvorteile schafft.
Schärfe, geringe Eindringkraft
Scharfe Nadelspitzen mit sehr engem Spitzenradius schaffen die Voraussetzung für geringste Eindringkraft, wodurch das Schmerzempfinden deutlich gesenkt wird
Die "gefilterte" Lösung
Kleinste Durchlässe, dünnste Stege, größte Stabilität
Filter sind für das fotochemische Ätzverfahren prädestiniert, wenn es darum geht, hohe Stabilität mit Präzision und feinsten Durchlässen zu kombinieren. Die Designfreiheit in der Tiefe erzeugt zusätzliche Features, die ihr Produkt einzigartig machen.
Ihre Vorteile:

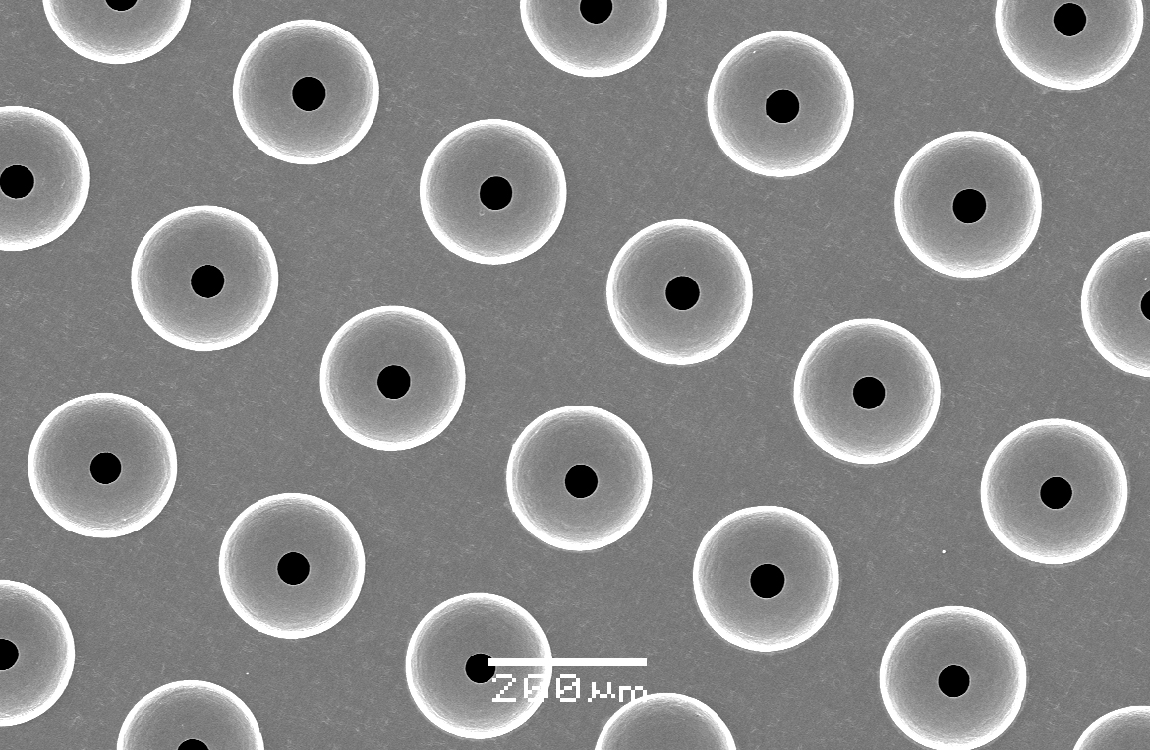

- Realisierbare konusförmige Öffnungen der Durchgänge garantieren eine optimale Rückspülbarkeit.
- Die Oberfläche ist gratfrei, wodurch die Filter sehr gut zu reinigen sind.
- Die Filter zeichnen sich durch extreme Stabilität aus. Drücke bis 250 bar werden problemlos kompensiert.
- Die Gestaltung der Durchgangsgeometrie lässt sehr hohe Designfreiheiten zu.
Die "durchblickende" Lösung
Maximaler Durchlass auf definierter Fläche

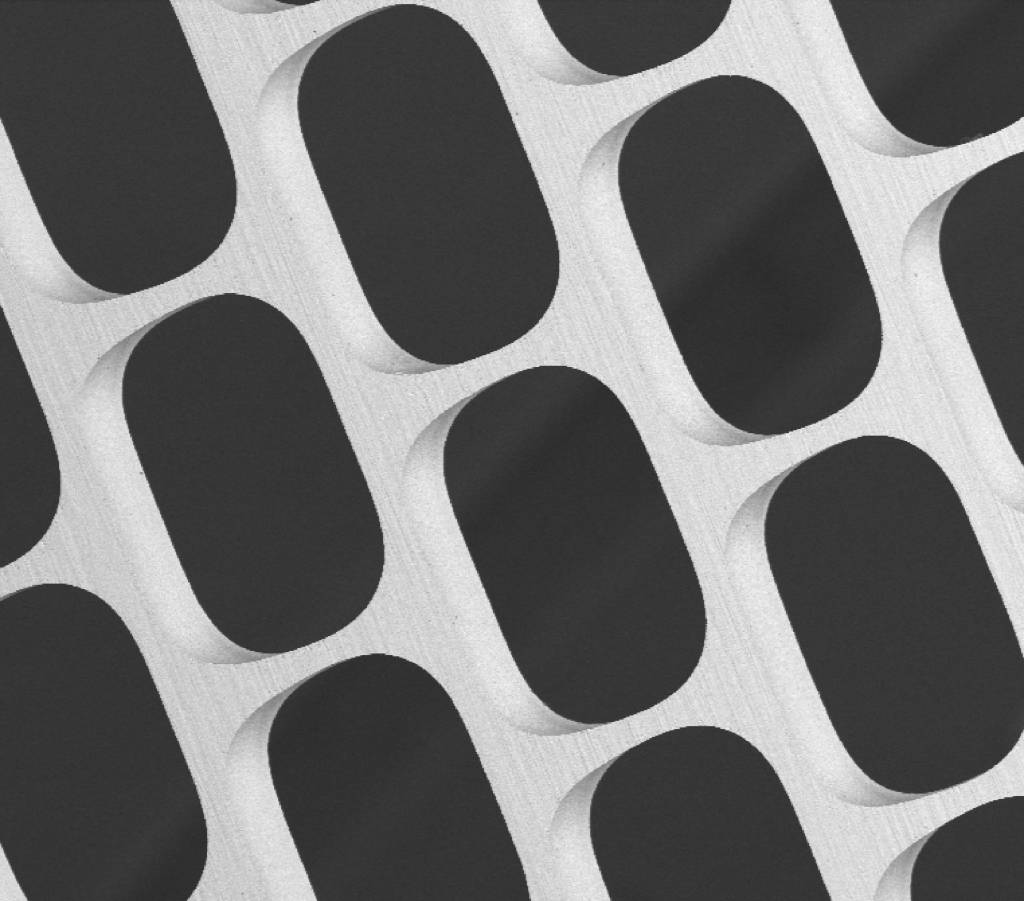

Während Feinsiebe eine Transmission von max. 30-40% aufweisen, realisieren wir mit dem fotochemischen Verfahren Werte von > 90%. Unser ausgereiftes Technologie-Knowhow versetzt uns in die Lage, extrem dünne Stege (ca. 40% der Materialstärke) zu schaffen, um die Durchlässe auf der Fläche maximal zu gestalten.
Ihre Vorteile:
- Durch das materialschonende Bearbeitungsverfahren werden thermische und mechanische Beanspruchungen vermieden. Dies sorgt für optimierte Stabilität und Sicherheit für Ihre Anwendung.
- Das Produktdesign kann ganz nach Ihren Wünschen gestaltet werden, somit realisieren wir Ihre Anforderungen an Ihre Applikation.
- Die fotochemisch hergestellten Produkte sind absolut gratfrei, was eine optimierte Weiterverarbeitung und damit höhere Produktions- und Produktsicherheit bedeutet.
Die "scharfe und glatte" Lösung
Scharf und glatt in Einem
micrometal beherrscht ein patentiertes Verfahren zur Herstellung abgerundete Kanten in einem zweistufigen Verfahrensprozess. Dadurch ergeben sich neue Anwendungsmöglichkeiten. Vorstellbar ist zum Beispiel eine Nadel mit einer filigranen Spitze kombiniert mit glatten und scharfen Bereichen.
Ihre Vorteile:
- Die scharfe Kante optimiert die Schneidfunktion während der glatten Seite für die Gleitfunktion sorgt, was Hautirritationen vermeiden kann (z.B. Rasierfolien).
- Eine Nachbearbeitung der Teile ist nicht notwendig. Dies spart weitere Kosten und Aufwände.
Die "kanalisierte" Lösung
Filigrane Kanalstrukturen

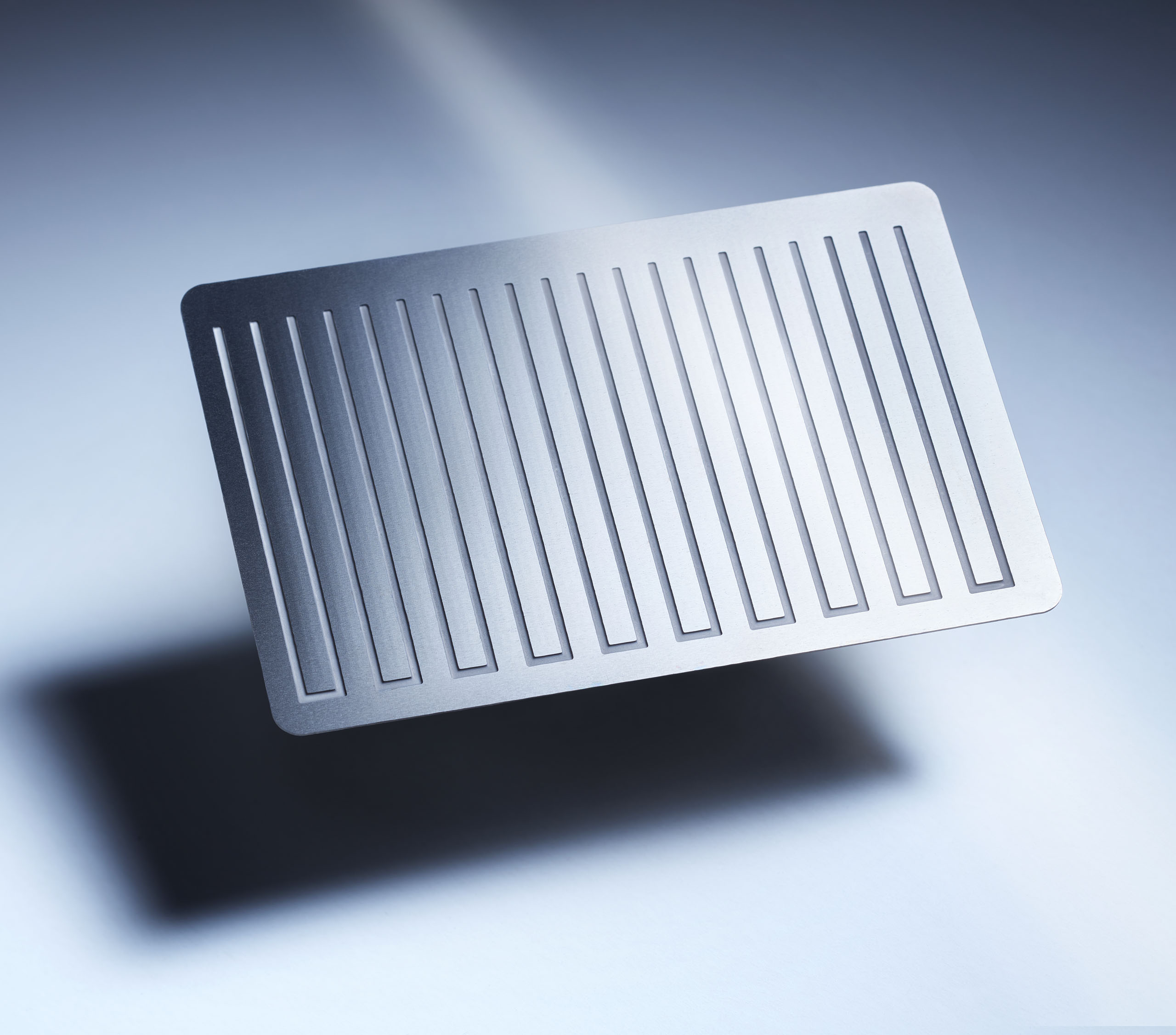

Filigrane Kanalstrukturen zum Stofffluss wie z.B. Gase oder Fluide können durch Anätzungen herstellt werden. Auf dem nebenstehenden Bild wurden 325 µm tiefe Kanäle in 400 µm starkes Material erzeugt. Ähnlich können auch Heizleiter realisiert werden. Auf engstem Raum und minimalem Querschnitt wird eine hohe Wärmeentwicklung bei hohem Widerstand generiert.
Ihre Vorteile:
- Realisierung komplexer Designs zur Realisierung Ihres Vorhabens
- Kostengünstige Werkzeugherstellung, welche keiner Abnutzung unterliegen und somit unlimitiert eingesetzt werden können
- Bearbeitung dicker Ausgangsmaterialien und deren Ausdünnung
Die "wirtschaftliche" Lösung
Sollbruchstellen, Aufhängungen, Referenzpunkte

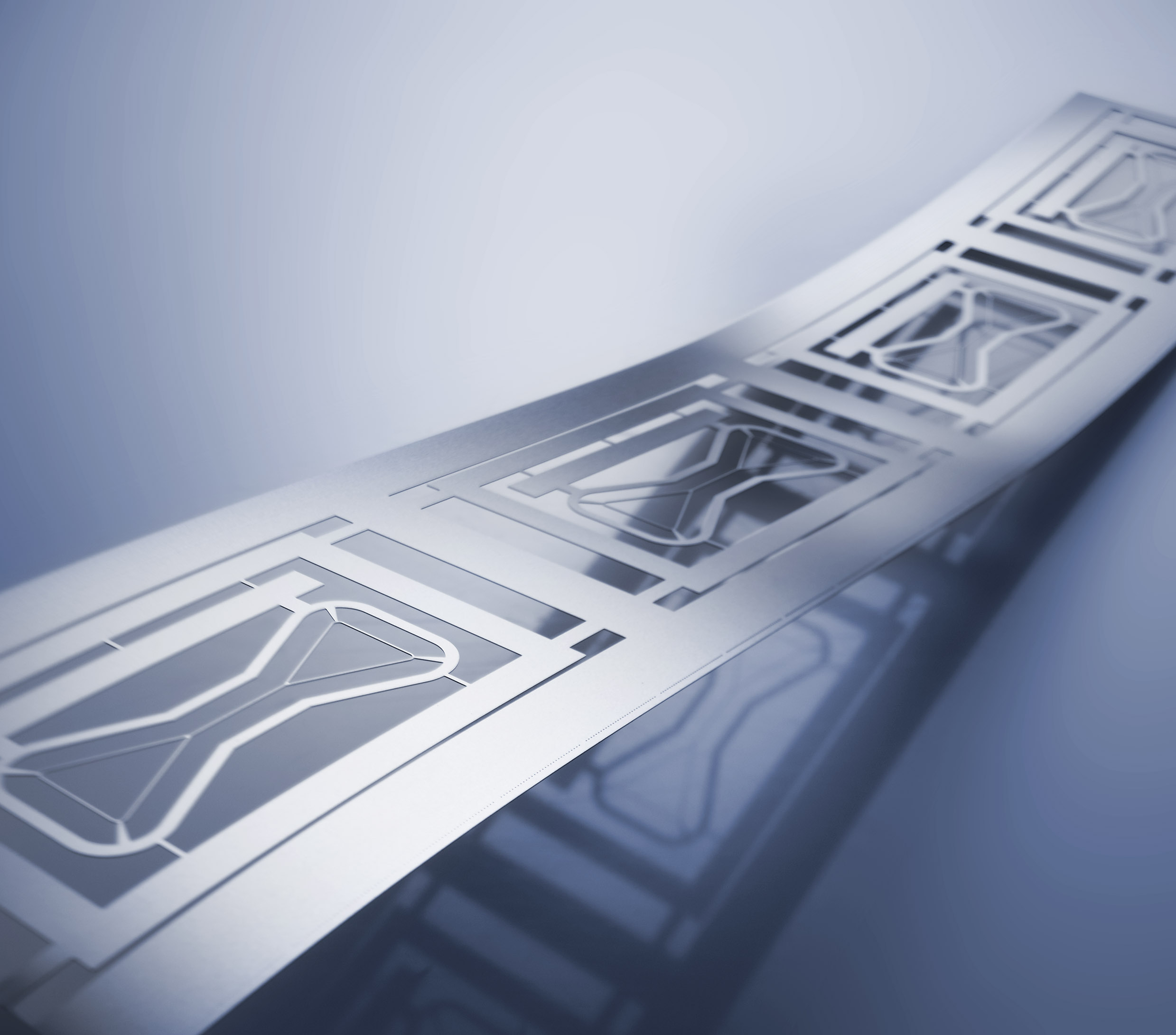

Wir denken noch einen Schritt weiter. Durch die Möglichkeit die Produkte als Bandware zu beziehen, können frühzeitig die nächsten Bearbeitungsschritte der Komponenten zu definiert werden. Damit erreichen Sie Kostenvorteile und legen die Grundlage für eine hohe Wirtschaftlichkeit.
Ihre Vorteile
- Aufhängungen können so definiert werden, dass die Teile einfach, sicher und schnell entnommen werden können und dem darauffolgenden Produktionsschritt zugeführt werden.
- Teile erhalten definierte Sollbruchstellen, welche der späteren Vereinzelung dienen, um die weitere Verarbeitung optimal zu gestalten.
- Durch zusätzliche Markierungen, Nummerierungen oder Kodierungen können z.B. unsere Ätzprodukte störungsfrei und automatisiert weiterverarbeitet werden. Anhand von Markern oder Kodierungen kann die Sensorik in Ihrer Anlage vollautomatisch und zuverlässig die zugeführten Teile erkennen, zählen und gezielt greifen.
Einmal einstellen und nie wieder Nachjustieren? Unser Ätztechnik verspricht absolute Wiederholgenauigkeit vom ersten bis zum letzten Teil.
